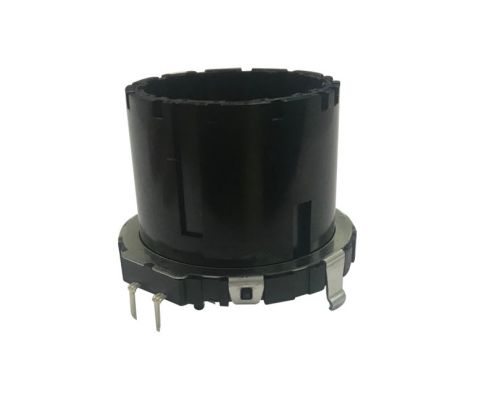

EC35中空编码器

EC35中空编码器的核心优势源于其科学合理的结构设计，从上至下依次由支架、定位片、转轴、刷子和本体组成，各部件协同工作，既保证了结构的稳定性，也提升了操作的顺畅度。其中，转轴套设在本体的外周上部，可沿本体的轴线灵活转动，转轴底面装配的刷子呈圆环形状，带有若干刷头，能够与本体下部一体注塑成型的五金片上的环形触点保持紧密接触，从而实现信号的稳定传输。定位片由支架固定在本体上，与转轴下部的波动盘保持接触，通过设置两个定位凸块，有效提升了定位能力，避免了单一凸块长期使用后因弹性疲劳导致的档位手感下降问题，让旋转操作的定位感更清晰、更持久。

为了进一步提升使用可靠性和操作体验，EC35中空编码器在结构细节上进行了诸多优化。本体设有侧倒扣和底倒扣，支架则配备至少一个日字扣，日字扣在折弯前与侧倒扣扣合，折弯后与底倒扣扣合，这种双重扣合设计大幅提升了支架与本体之间的装配稳定性，有效避免了在长期震动环境下出现的侧向松动问题。同时，本体与转轴之间的间隙中设置了半柱面形状的支撑柱，支撑柱由本体外表面或转轴内侧面一体成型，沿轴向延伸一定长度，其端面的导向圆角的设计，不仅减少了两者之间的接触面和摩擦力，让旋转操作更顺畅，还缩小了转轴与本体之间的间隙，有助于设备的小型化设计。此外，刷子上设有与转轴底面铆合的椭圆孔，至少两个椭圆孔位于相邻刷头之间，进一步提升了刷子与转轴的连接牢固性，避免了使用过程中出现脱落现象。

在工作原理方面，EC35中空编码器属于增量式编码器，主要通过旋转过程中刷头与环形触点的接触变化，将机械旋转运动转换为电信号，进而实现对速度、位置、旋转方向等参数的精准检测。其输出波形具有明确的规律，以A相为触发源，当编码器正转时，C相先变为低电平，随后B相变为低电平，波形变化依次为A—C—B—A—C……；反转时，波形变化则依次为A—B—C—A—B……，通过逻辑分析仪可清晰观测到这一变化规律。在实际应用中，可将编码器的三个引脚与单片机连接，将任意一个引脚设置为中断触发端，当该引脚触发中断后，通过读取另外两个引脚的状态，即可准确判断旋钮的旋转方向，这种工作方式简单可靠，适配多种控制场景的需求。

EC35中空编码器的电气和机械参数经过精准调校，能够适应多种复杂工作环境，其额定工作电流为10mA、额定电压为5VDC，输出电压在1mA 5V DC（电阻负载）时可控制在2.5V以下，耐电压可达300V AC，持续1分钟无异常。在温度适应性方面，其使用温度范围覆盖-40℃至+85℃，既能适应寒冷的户外环境，也能承受工业设备运行时产生的高温，储藏时只需避免高温、潮湿及腐蚀场所，拆包装后未使用完的产品在防潮防毒环境下保存即可。操作寿命可达50000次循环，能够满足多数设备长期稳定运行的需求，无需频繁更换，有效降低了设备的维护成本。

由于其结构紧凑、操作顺畅、性能稳定等特点，EC35中空编码器的应用场景十分广泛，已深度融入人们的生产生活之中。在汽车电子领域，它常被用于汽车音响的音量调节、空调温度调节及导航系统的参数控制，其薄型化设计（本体厚度可低至4.5mm）能够很好地适配汽车内部的紧凑空间，良好的操作手感也提升了用户的使用体验；在智能家居领域，洗衣机的功能选择、电磁炉、微波炉的温度调节等，都能看到它的身影，通过精准的旋转控制，实现设备功能的快速切换和参数的精准调节；在工业控制领域，它可用于频率调节、高度调节等参数控制，为工业设备的精准运行提供保障；此外，在仪器仪表、医疗设备、蓝牙音频、航空模型等领域，EC35中空编码器也发挥着重要作用，为各类设备的智能化运行提供支持。

在实际使用和选型过程中，有一些细节需要注意，以充分发挥EC35中空编码器的性能优势。选型时，需根据设备的控制精度要求选择合适的分辨率，分辨率越高，位置和速度控制越精细，但需与后续计数器或控制器的性能相匹配，并非越高越好；同时要关注输出信号类型，确保与后端控制设备的输入模式一致，避免出现信号无法正常接收的情况。安装时，需注意转轴与设备旋转轴的精准对接，避免机械偏差影响信号传输精度，同时确保支架与本体扣合牢固，防止震动导致松动。日常使用中，应避免编码器受到剧烈冲击和碰撞，防止内部部件损坏，影响使用寿命；对于长期处于粉尘、潮湿环境中的编码器，需做好防护措施，减少环境因素对其性能的影响。

随着科技的不断进步，各类设备对核心部件的性能要求不断提升，EC35中空编码器也在不断优化升级，在结构设计、参数精度、环境适应性等方面持续完善，以适配更多复杂的应用场景。其凭借紧凑的结构、稳定的性能、广泛的适配性，不仅为设备的精准控制提供了可靠保障，也推动了相关领域设备的智能化升级。无论是工业生产中的精准控制，还是日常生活中的便捷操作，EC35中空编码器都在默默发挥着作用，成为现代电子设备中不可或缺的重要部件，其应用价值也将随着技术的发展不断提升。
