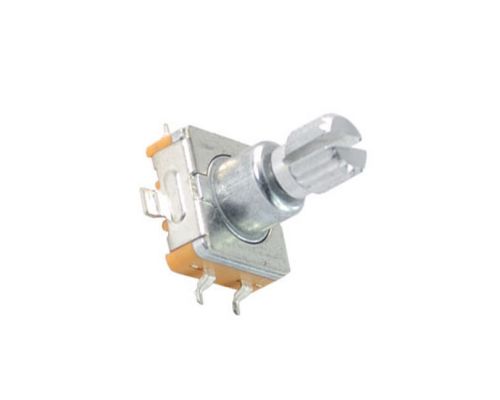

贴片式旋转编码器

贴片式旋转编码器的核心工作原理，是通过机械旋转带动内部结构产生信号变化，再将这种变化转换为可识别、可传输的电信号，进而实现对设备的控制与调节。其内部通常由光栅转盘、发光元件、光敏元件或磁敏元件等核心部件组成，当编码器的旋转轴受到外力转动时，会带动光栅转盘同步旋转，光栅转盘上的均匀栅格会对发光元件发出的光信号进行间断遮挡，使得光敏元件接收到的光线呈现高低电平交替变化，最终形成脉冲信号。这种脉冲信号通过后续电路处理后，能够精准反映旋转的角度、速度与方向，其中A、B两相正交脉冲（相位差90°）可用于判断旋转方向，脉冲计数则能确定旋转的步进数量，部分型号还会设置Z相零位信号，用于实现复位参考功能。此外，还有部分贴片式旋转编码器采用磁电式原理，通过磁场变化产生电信号，具备更强的抗干扰能力，适配更为复杂的使用环境。

小型化与集成化是贴片式旋转编码器突出的结构特性，也是其能够适配各类小型电子设备的关键。相较于传统编码器，它摒弃了繁琐的插件式引脚设计，采用贴片式封装，本体厚度可控制在较小范围，部分型号甚至能做到1.9mm以内，极大节省了设备内部的安装空间，尤其适合智能手表、蓝牙耳机、微型遥控器等小型便携设备。同时，许多贴片式旋转编码器还集成了按压开关功能，旋转调节与按压控制一体化设计，能够替代传统多个按键的功能，简化设备的操作界面与内部结构，让人机交互更加便捷。这种集成化设计不仅降低了设备的生产成本，还能提升操作的流畅性，满足各类设备对多功能、小型化的设计需求。

在性能表现上，贴片式旋转编码器具备精度稳定、响应迅速、耐用性强等特点，能够适应不同场景的使用需求。其精度主要由脉冲数（分辨率）决定，不同型号的编码器脉冲数各不相同，可根据实际需求进行选择，能够满足普通调节场景与精密控制场景的不同要求。在响应速度上，它能够快速捕捉旋转动作并转换为电信号，无明显延迟，确保调节操作的即时性，无论是消费电子的音量调节，还是工业设备的位置控制，都能实现精准响应。此外，优质的贴片式旋转编码器采用耐磨、耐高温的材料制作，具备良好的环境适应性，工作温度范围可覆盖-40℃至125℃，能够抵御一定的振动、粉尘干扰，部分密封结构的型号还能有效防止异物侵入，延长使用寿命，减少设备维护成本。

贴片式旋转编码器的应用场景十分广泛，涵盖消费电子、工业自动化、智能设备、医疗设备等多个领域，与我们的日常生活和工业生产息息相关。在消费电子领域，它是不可或缺的调节部件，蓝牙音箱的音量调节、耳机的降噪模式切换、收音机的频道调节，都能看到它的身影；智能手表的菜单选择、微型播放器的曲目切换，也依赖其精准的旋转控制的实现，为用户带来流畅的操作体验。在工业自动化领域，贴片式旋转编码器用于各类自动化设备的位置检测与速度控制，机器人关节的位置反馈、数控机床的进给调节、传送带的速度同步，都需要它提供精准的信号支持，助力提升生产效率与控制精度。

在智能设备与DIY硬件领域，贴片式旋转编码器的适配性也得到了充分体现，开源单片机的参数调节、小型实验装置的功能控制，都能借助它实现精准操作；在医疗设备领域，其高精度与高稳定性的特点得到了充分发挥，医用仪器的参数调节、精准测量仪器的位置检测，都离不开它的支持，为医疗检测与治疗工作的精准开展提供保障。此外，在汽车电子领域，它也被广泛应用于汽车座椅调节、空调控制面板操作等场景，凭借其耐用性与稳定性，适应汽车内部复杂的工作环境。

在使用贴片式旋转编码器时，合理的选型与正确的安装维护，能够充分发挥其性能优势，延长使用寿命。选型时，需结合实际应用场景的需求，明确精度要求、旋转速度、工作环境等关键因素，若需要高精度定位或断电记忆功能，可选择绝对式编码器；若用于普通调节场景，增量式编码器即可满足需求。同时，还需考虑安装空间的大小，选择适配的封装型号与尺寸，确保能够顺利安装。安装过程中，需严格按照安装规范操作，确保编码器与旋转部件正确对齐、固定稳妥，避免因安装偏差导致信号失真或设备故障；同时，要注意远离干扰源，必要时可采用屏蔽线，减少电磁干扰对信号的影响。

日常维护中，需定期对编码器进行清洁，避免粉尘、油污等异物侵入内部，影响工作性能；对于工作在恶劣环境下的编码器，可加装保护罩，提升其抗干扰能力。此外，还需定期对编码器进行校准，确保其精度稳定，若发现信号异常、旋转卡顿等问题，应及时检查维修，避免影响设备的正常运行。

随着电子产业的不断发展，设备对控制部件的要求不断提升，贴片式旋转编码器也在持续迭代升级。高分辨率、小型化、智能化、抗恶劣环境，成为其主要的发展方向，单圈绝对式编码器的分辨率不断提升，微型化型号的尺寸持续缩小，能够适配更为精密的小型设备；同时，具备可编程特性的编码器不断涌现，可通过设置与校准适应不同的应用需求，进一步扩大其应用范围。

作为小型化精密控制的核心部件，贴片式旋转编码器以其独特的结构优势、稳定的性能表现，在各个领域发挥着不可或缺的作用。它不仅推动了电子设备的小型化与智能化升级，也为工业生产、医疗检测等领域的精准控制提供了有力支持。在未来，随着技术的不断突破，贴片式旋转编码器的性能将进一步提升，应用场景也将不断拓展，持续为各类电子设备与工业系统的升级发展注入动力，成为电子产业发展中不可或缺的重要元件。
